• 液封式真空幫浦-雙段式-GWV-2H - 將門實業有限公司

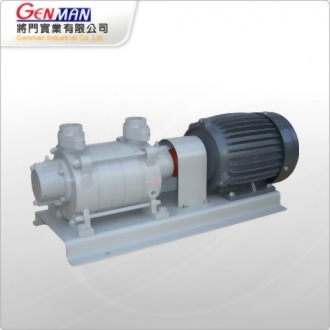

GWV-2H

特點:
‧特別適合含水份、蒸氣、可凝結性氣體、微粒固體的真空抽取。
‧壓縮熱絕大部份被封液吸收,趨近於等溫壓縮,故出口排氣溫度低,對抽取易爆之氣體安全性高。
‧無金屬摩擦面,故內部不須潤滑油,完全無油氣污染,保養費用低。
‧入口加裝大氣助力器,真空度可達6~2Torr,串聯機械助力泵可節能並倍數增加排氣量及提高真空度。
‧排出口可加裝水氣分離桶,無噪音困擾。

●雙段式規格

型 式
Model
馬 力
Power
(HP)
迴轉速
Speed
r.p.m
排氣速度
Pumping speed
m³/min
吸入口徑
inch
排出口徑
inch
入水口徑
inch
液封水量
L/min
重量
標準附件
(不含馬達)
kg
重量
標準附件
(含馬達)
kg
GWV-2H 2 3450 -720mmHg (40 Torr) 0.42 1 1 1/4 7 30 53
-695mmHg (65 Torr) 0.51
-670mmHg (90 Torr) 0.52
-650mmHg (110 Torr) 0.52
‧ 理想操作範圍40~160 Torr。

●液封式真空幫浦排氣性能測試條件如下:
‧ 型錄上的排氣性能其試驗條件為真空幫浦入口空氣溫度20℃,真空幫浦出口壓力760Torr,相對濕度75%,液封水溫度15℃,如實際液封水溫度不同於15℃時請依排氣性能修正表修正實際排氣量。超過紅線區域使用時液封式真空幫浦將會產生空蝕現象及噪音震動,請避免使用。

標準附件
NM型聯軸器。
聯軸器護蓋。
入口法蘭附SUS304過濾網組(僅限GWV-2H / GWV-3H)
底座。

選用附件
三相感應馬達。
水氣分離桶。
機械助力泵浦。
空氣噴射器。
真空閥。
洩壓閥。
真空計。
水流開關。
熱交換器。
真空專用逆止閥(附SUS304過濾網)。
入口法蘭附SUS304過濾網組。
提供封液密閉循環冷卻組合。
