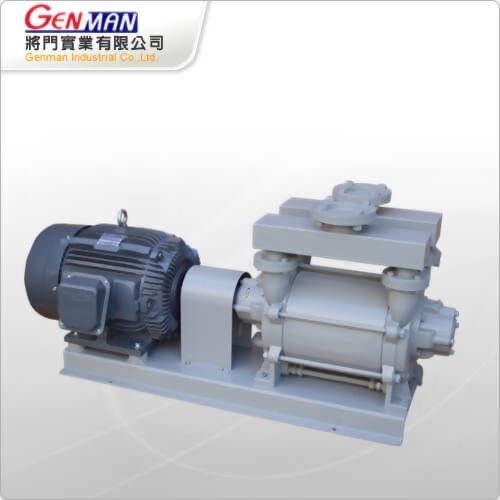

GW-25
特點：
‧特別適合含水份、蒸氣、可凝結性氣體、微粒固體的真空抽取。
‧壓縮熱絕大部份被封液吸收，趨近於等溫壓縮，故出口排氣溫度低，對抽取易爆之氣體安全性高。
‧無金屬摩擦面，故內部不須潤滑油，完全無油氣污染，保養費用低。
‧入口加裝大氣助力器，真空度可達6~2Torr，串聯機械助力泵可節能並倍數增加排氣量及提高真空度。
‧排出口可加裝水氣分離桶，無噪音困擾。
‧特別適合含水份、蒸氣、可凝結性氣體、微粒固體的真空抽取。
‧壓縮熱絕大部份被封液吸收，趨近於等溫壓縮，故出口排氣溫度低，對抽取易爆之氣體安全性高。
‧無金屬摩擦面，故內部不須潤滑油，完全無油氣污染，保養費用低。
‧入口加裝大氣助力器，真空度可達6~2Torr，串聯機械助力泵可節能並倍數增加排氣量及提高真空度。
‧排出口可加裝水氣分離桶，無噪音困擾。
●單段式規格
●液封式真空幫浦性能測試條件如下：
‧ 型錄上的排氣性能其試驗條件為真空幫浦入口空氣溫度20℃，真空幫浦出口壓力760Torr，相對濕度75％，液封水溫度15℃，如實際液封水溫度不同於15℃時請依排氣性能修正表修正實際排氣量。超過紅線區域使用時液封式真空幫浦將會產生空蝕現象及噪音震動，請避免使用。
●選用附件
‧ 三相感應馬達。
‧ 水氣分離桶。
‧ 空氣噴射器。
‧ 真空閥。
‧ 洩壓閥。
‧ 真空計。
‧ 水流開關。
‧ 板式熱交換器。
‧ 真空專用逆止閥(附SUS304過濾網)。
‧ 入口法蘭附SUS304過濾網組。
‧ 提供封液密閉循環冷卻組合。
●標準附件
‧ NM型聯軸器。
‧ 聯軸器護蓋。
‧ 入口法蘭附SUS304過濾網組(僅限GW-1H / GW-2H / GW-3H)
‧ 底座。
|
型 式 Model |
馬 力 Power (HP) |
迴轉速 Speed r.p.m |
排氣速度 Pumping speed m³/min |
吸入口徑 inch |
排出口徑 inch |
入水口徑 inch |
液封水量 L/min |
重量 標準附件 (不含馬達) kg |
重量 標準附件 (含馬達) kg |
|
| GW-25 | 25 | 1750 | -640mmHg (120 Torr) | 8.1 | 3 | 3 | 3/4 | 50 | 207 | 394 |
|---|---|---|---|---|---|---|---|---|---|---|
| -590mmHg (170 Torr) | 10.7 | |||||||||
| -490mmHg (270 Torr) | 11.7 | |||||||||
| -400mmHg (360 Torr) | 11.8 | |||||||||
單段式理想操作範圍-600mmHg ~ 大氣 (160 ~ 760 Torr)
單段式真空度最高可達-700mmHg (60Torr)
●液封式真空幫浦性能測試條件如下：
‧ 型錄上的排氣性能其試驗條件為真空幫浦入口空氣溫度20℃，真空幫浦出口壓力760Torr，相對濕度75％，液封水溫度15℃，如實際液封水溫度不同於15℃時請依排氣性能修正表修正實際排氣量。超過紅線區域使用時液封式真空幫浦將會產生空蝕現象及噪音震動，請避免使用。
●選用附件
‧ 三相感應馬達。
‧ 水氣分離桶。
‧ 空氣噴射器。
‧ 真空閥。
‧ 洩壓閥。
‧ 真空計。
‧ 水流開關。
‧ 板式熱交換器。
‧ 真空專用逆止閥(附SUS304過濾網)。
‧ 入口法蘭附SUS304過濾網組。
‧ 提供封液密閉循環冷卻組合。
●標準附件
‧ NM型聯軸器。
‧ 聯軸器護蓋。
‧ 入口法蘭附SUS304過濾網組(僅限GW-1H / GW-2H / GW-3H)
‧ 底座。
