液封式真空泵(真空幫浦)

●特點

1.特別適合含水份、蒸氣、可凝結性氣體、微粒固體的真空抽取。
2.壓縮熱絕大部份被封液吸收，趨近於等溫壓縮，故出口排氣溫度低，對抽取易爆之氣體安全性高。
3.無金屬摩擦面，故內部不須潤滑油，完全無油氣污染，保養費用低。
4.入口加裝大氣助力器，真空度可達6~2Torr，串聯機械助力泵可節能並倍數增加排氣量及提高真空度。
5.排出口可加裝水氣分離桶，無噪音困擾。
6.本公司水封式真空泵系列產品從開發設計 / 模型製作 / 部品加工全部採用電腦數位化處理，使產品在結構 / 性能 / 外觀皆達到極高水準。

●用途

真空成型、真空加硫、真空乾燥、真空脫氣、真空鑄造、 真空濃縮、真空萃取、真空含浸、真空包裝、真空充填、 真空輸送、真空過濾、吸盤搬運、造紙脫水、真空滅菌、 真空醫療系統、吸附加工、纖維凝結、擠製機排氣。

●原理簡介

●液封式真空泵單段式GW系列各型號性能及規格一覽

單段式理想操作範圍：大氣 ~ -600mmHg (760Torr ~ 160Torr)

單段式真空度最高可達-700mmHg (60Torr)

連結圖示	型式	馬力	迴轉速	排氣速度m3/min				吸入 口徑	排出 口徑	入水 口徑	液封 水量
	Model	Power HP	Speed r.p.m.	-640 mmHg ( 120 Torr)	-590 mmHg ( 170 Torr)	-490 mmHg ( 270 Torr)	-400 mmHg ( 360 Torr)	inch	inch	inch	L / min

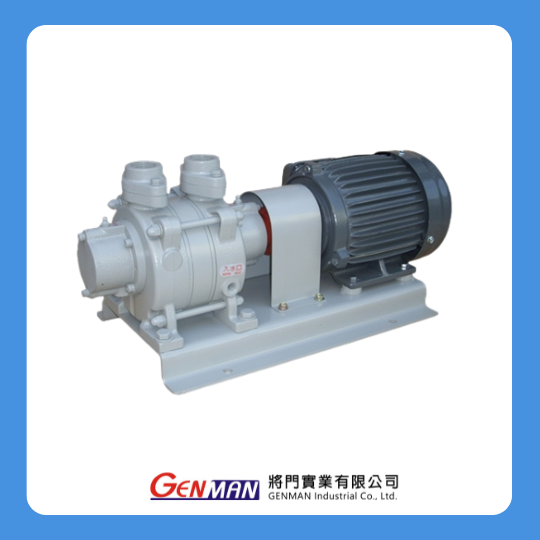

	GW-1H	1	3450	0.26	0.29	0.32	0.32	1	1	1/4	5

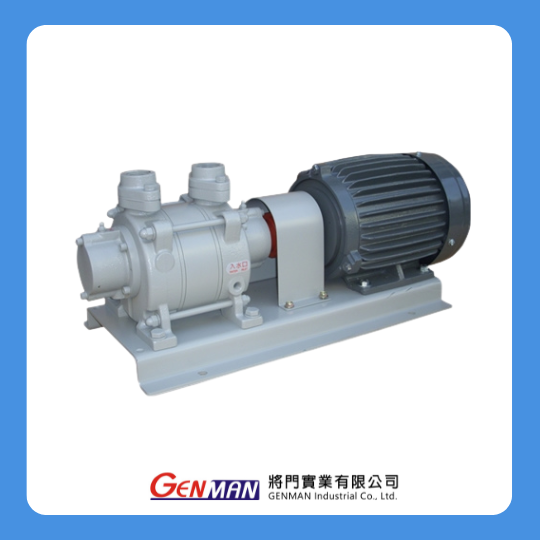

	GW-2H	2	3450	0.51	0.57	0.62	0.63	1	1	1/4	7

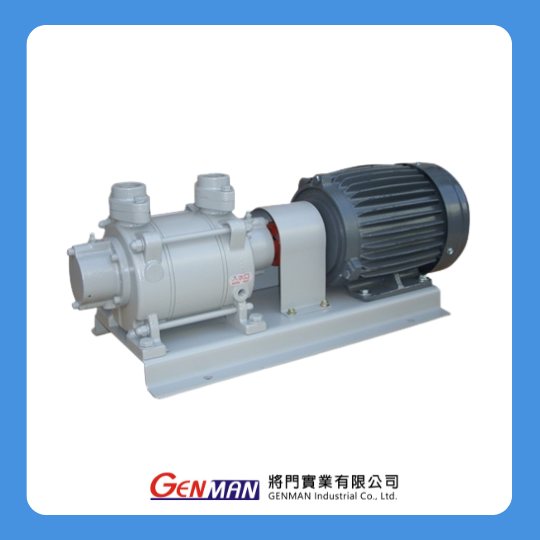

	GW-3H	3	3450	0.63	0.76	0.84	0.85	1	1	1/4	8

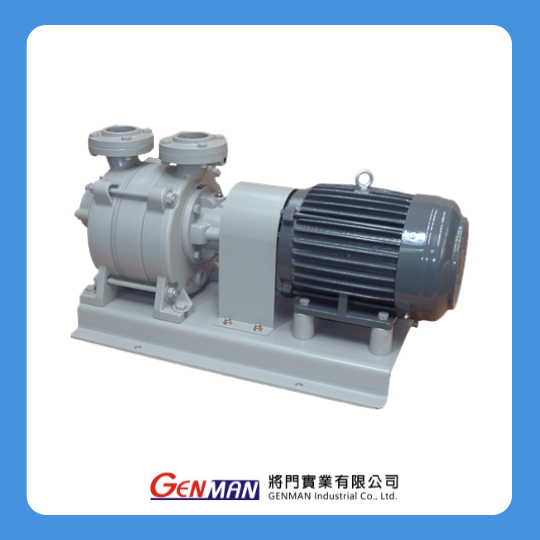

	GW-3	3	1750	0.71	0.85	0.94	0.95	2	2	1/2	17

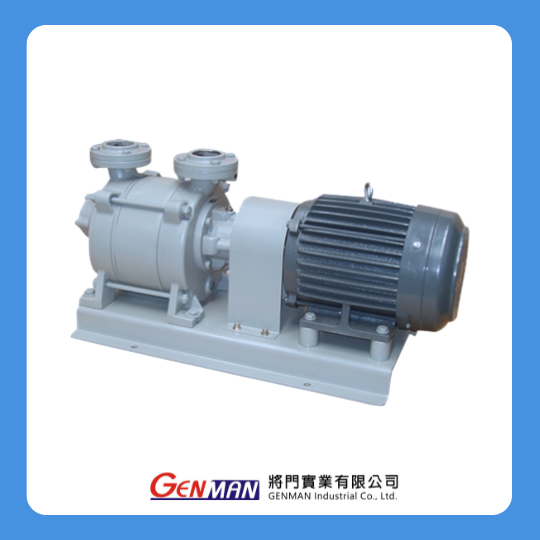

	GW-5	5	1750	1.5	1.83	2.06	2.1	2	2	1/2	18
	GW-7	7.5	1750	2.2	2.7	3	3.05	2	2	1/2	20

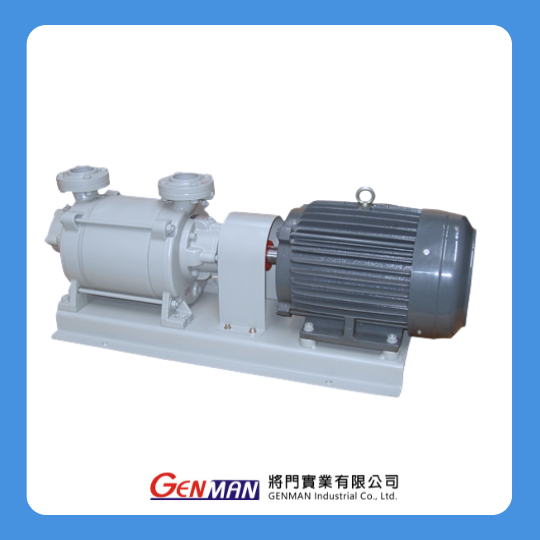

	GW-10	10	1750	2.87	3.53	3.95	4	2	2	1/2	20

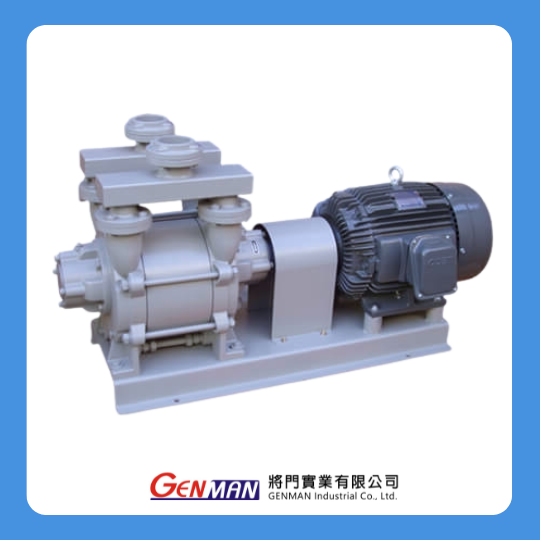

	GW-15	15	1750	4.9	6.1	6.7	6.8	2	2	3/4	40

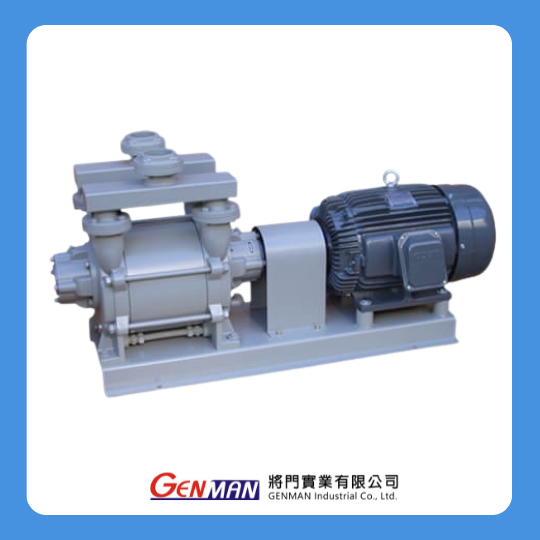

	GW-20	20	1750	6	7.5	8.2	8.3	2	2	3/4	45

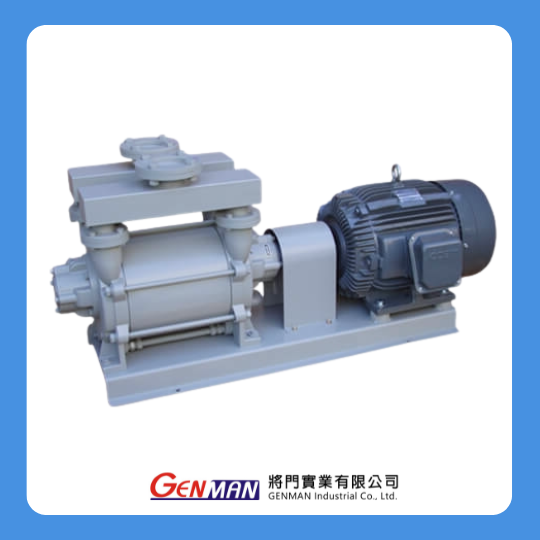

	GW-25	25	1750	8.1	10.7	11.7	11.8	3	3	3/4	50

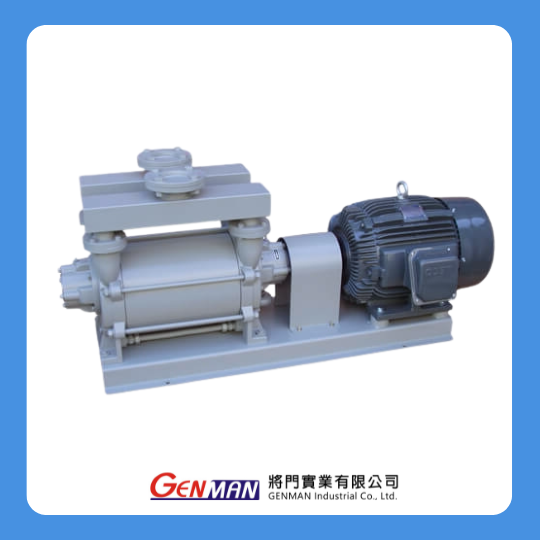

	GW-30	30	1750	9.2	11.8	12.9	13	3	3	3/4	50

●液封式真空泵雙段式GWV系列各型號性能及規格一覽

雙段式理想操作範圍：-600mmHg ~ -720mmHg (160 ~ 40Torr)

雙段式真空度最高可達-735mmHg (25Torr)

連結圖示	型式	馬力	迴轉速	排氣速度m3/min				吸入 口徑	排出 口徑	入水 口徑	液封 水量
	Model	Power HP	Speed r.p.m.	-720 mmHg (40 Torr)	-695 mmHg (65 Torr)	-670 mmHg (90 Torr)	-650 mmHg (110 Torr)	inch	inch	inch	L / min

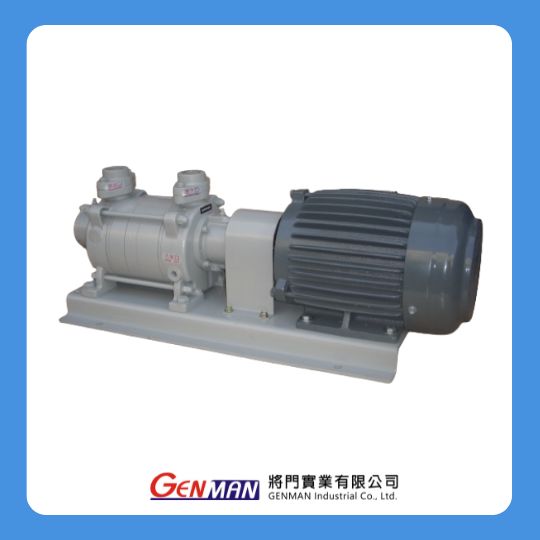

	GWV-2H	2	3450	0.42	0.51	0.52	0.52	1	1	1/4	7

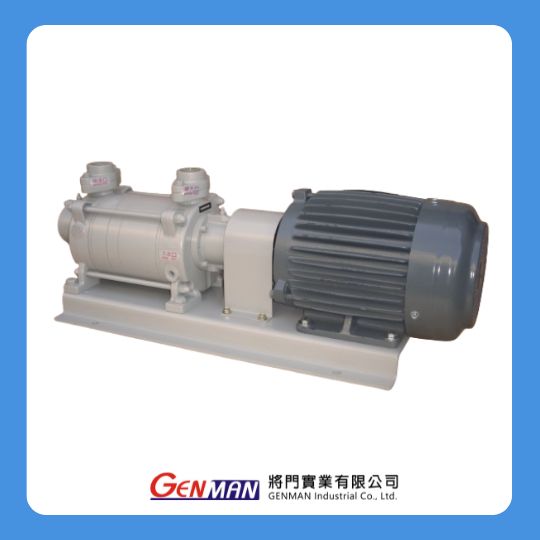

	GWV-3H	3	3450	0.71	0.86	0.87	0.88	1	1	1/4	8

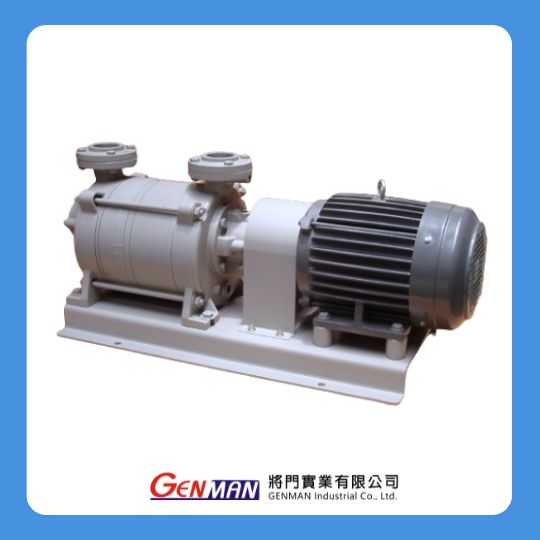

	GWV-5	5	1750	1.44	1.83	1.86	1.87	2	2	1/2	18

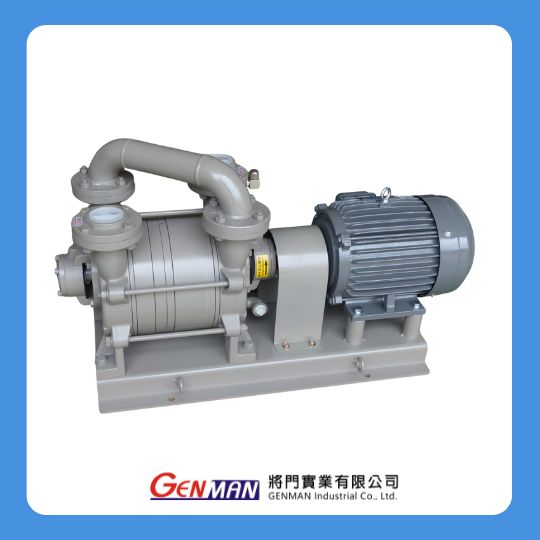

	GWV-5D	5	1750	1.8	2.06	2.09	2.1	2	2	3/4	24

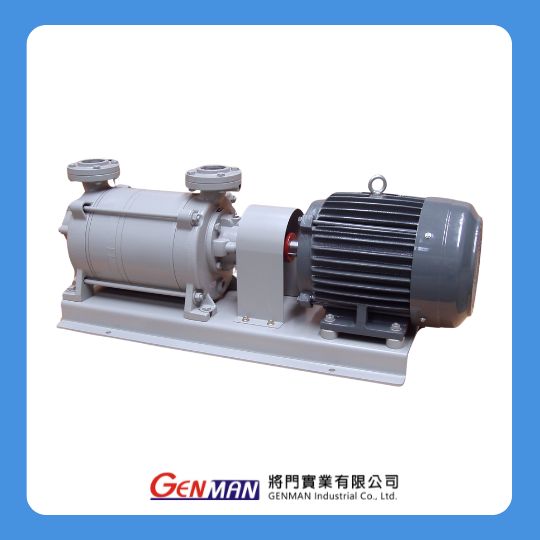

	GWV-7	7.5	1750	2.11	2.8	2.88	2.9	2	2	1/2	20

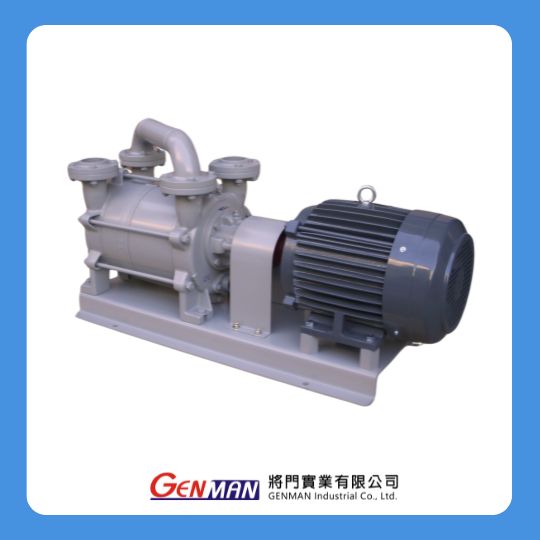

	GWV-7D	7.5	1750	2.63	3.3	3.37	3.4	2	2	3/4	25

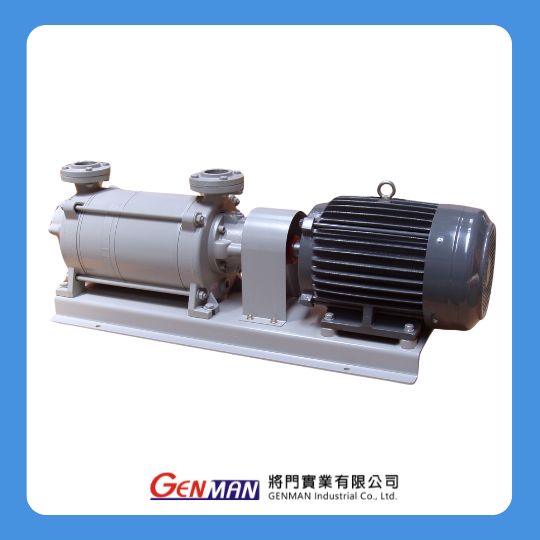

	GWV-10	10	1750	2.75	3.5	3.68	3.72	2	2	1/2	20

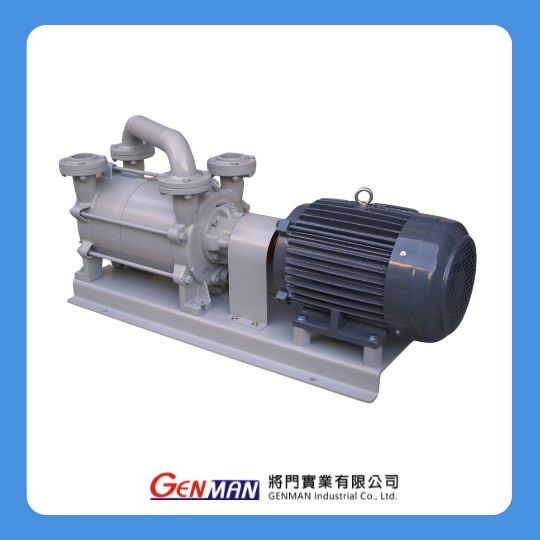

	GWV-10D	10	1750	3.34	4.3	4.43	4.49	2	2	3/4	25

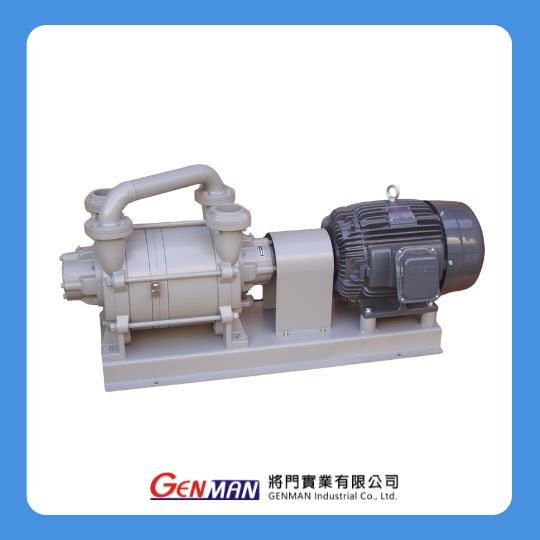

	GWV-15	15	1750	4.6	5.6	5.7	5.9	2	2	3/4	40

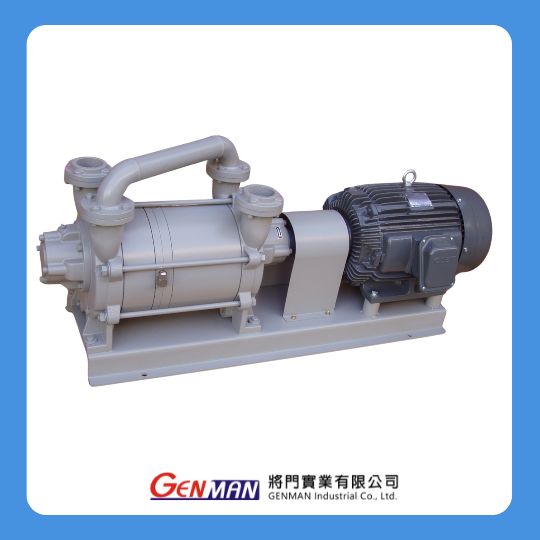

	GWV-20	20	1750	5.7	6.8	7.5	7.6	2	2	3/4	45
	GWV-25	25	1750	7.1	8.3	9.1	9.2	2.5	2.5	3/4	50

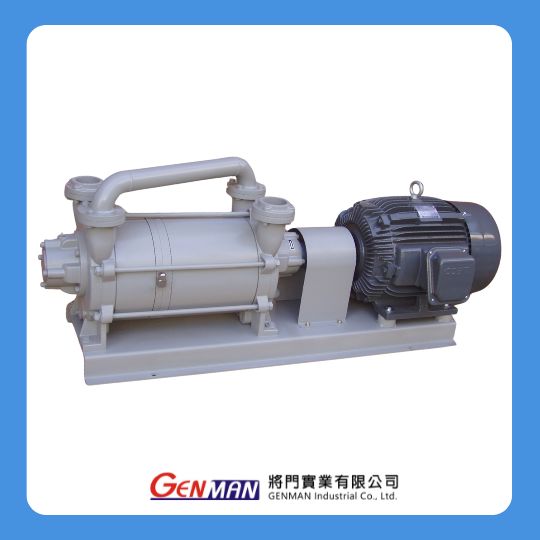

	GWV-30	30	1750	7.6	9.5	10.4	10.6	2.5	2.5	3/4	50
