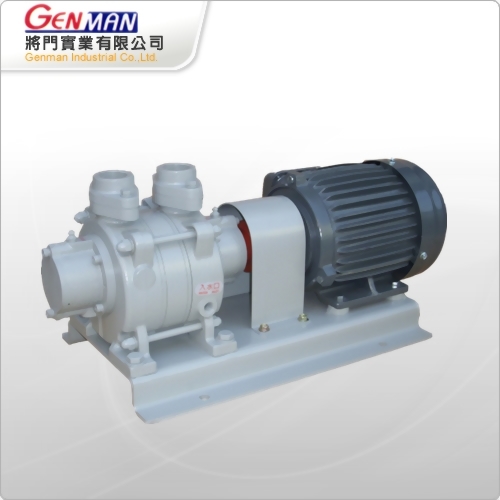

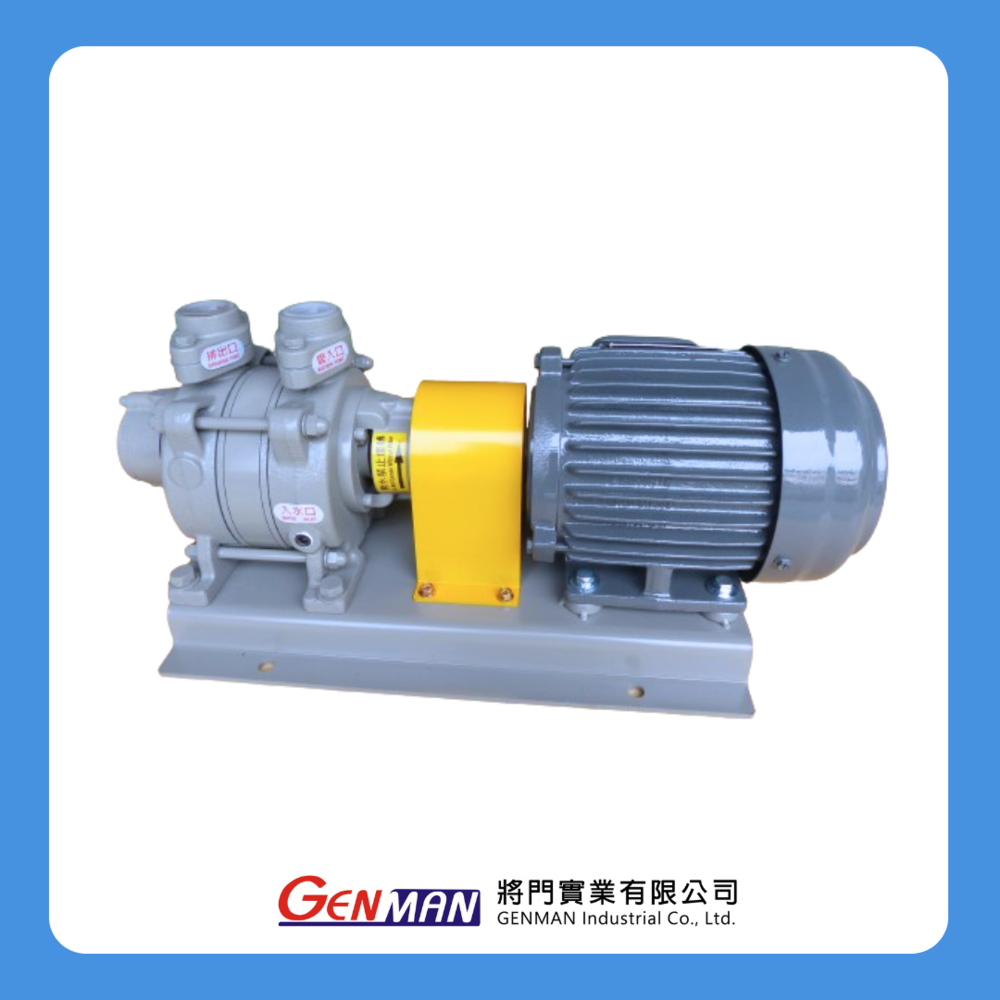

GW-1H

特點:
‧特別適合含水份、蒸氣、可凝結性氣體、微粒固體的真空抽取。
‧壓縮熱絕大部份被封液吸收,趨近於等溫壓縮,故出口排氣溫度低,對抽取易爆之氣體安全性高。
‧無金屬摩擦面,故內部不須潤滑油,完全無油氣污染,保養費用低。
‧入口加裝大氣助力器,真空度可達6~2Torr,串聯機械助力泵可節能並倍數增加排氣量及提高真空度。
‧排出口可加裝水氣分離桶,無噪音困擾。

●單段式規格

型 式
Model
馬 力
Power
(HP)
迴轉速
Speed
r.p.m
排氣速度
Pumping speed
m³/min
吸入口徑
inch
排出口徑
inch
入水口徑
inch
液封水量
L/min
重量
標準附件
(不含馬達)
kg
重量
標準附件
(含馬達)
kg
GW-1H 1 3450 -640mmHg (120 Torr) 0.26 1 1 1/4 5 23.5 38
-590mmHg (170 Torr) 0.29
-490mmHg (270 Torr) 0.32
-400mmHg (360 Torr) 0.32

單段式理想操作範圍 大氣 ~ -600mmHg (760Torr ~ 160Torr)

單段式真空度最高可達-700mmHg (60Torr)


●液封式真空幫浦性能測試條件如下:
‧ 型錄上的排氣性能其試驗條件為真空幫浦入口空氣溫度20℃,真空幫浦出口壓力760Torr,相對濕度75%,液封水溫度15℃,如實際液封水溫度不同於15℃時請依排氣性能修正表修正實際排氣量。超過紅線區域使用時液封式真空幫浦將會產生空蝕現象及噪音震動,請避免使用。

選用附件
‧ 水氣分離桶
‧ 真空專用逆止閥 (附SUS304過濾網)
‧ 入口法蘭附SUS304過濾網組
‧ 防空蝕閥
‧ 水流開關
‧ 封液循環冷卻組合
‧ 熱交換器
‧ 空氣噴射器
‧ 真空閥
‧ 真空計

標準附件
‧ 三相馬達
‧ 底座
‧ NM聯軸器
‧ 聯軸器護蓋 (安全蓋)
‧ 入口法蘭附SUS304過濾網組 (GW-1H / GW-2H / GW-3H)
